6000 VKäfigläufer (IC 81W + IC 86W)Kompressoren

Hochspannungsmotor für Kälteverdichter extra leicht

Ein extra leichter Hochspannungsmotor für einen Kälteverdichter in Deutschland wurde kürzlich bei MENZEL Elektromotoren angefragt. Der neue 6000V Verdichter-Motor war eine Sonderanfertigung und dient als Reserveantrieb im Bereich industrielle Kältetechnik.

MENZEL betreut Industriekunden weltweit und hat bereits zahlreiche Verdichtermotoren im Mittel- und Hochspannungsbereich für Kälteanlagen geliefert. Im Falle des Kälteverdichters in Deutschland war ein extrem leichter Kurzschlussläufermotor gesucht, der 1:1 austauschbar zu dem vorhandenen Hochspannungsmotor ist und das maximal zulässige Gewicht nicht überschreitet.

Anpassungen nach Kundenwunsch am Kälteverdichter-Motor

Um dem Kundenwunsch zu erfüllen wurden einige Anpassungen an dem neuen Kälteverdichter-Motor vorgenommen. Ein Sondergehäuse macht den neuen 6000 V Kurzschlussläufermotor aufgrund seiner Materialwahl extra leicht. Zudem wirkt sich die Option der IC 81W Wasserkühlung gegenüber einem Luft-Wärmetauscher positiv auf das Gesamtgewicht des Motors aus.

Eine weitere Anpassung auf Kundenwunsch war die Kabeleinführung. Sie wurden seitlich in den Klemmenkasten eingeführt. Der 2-polige Reserveantrieb der Type MEBKSW400-02 hat eine Nennleistung von 1044 kW und eine Drehzahl von 2980 min-1.

Als Motorenhersteller sind wir spezialisiert auf die kundenspezifische Anpassung von Elektromotoren für Industrieanwendungen aller Art. Wir beraten Sie gern!

Verdichtermotoren für Kälteanlagen

MENZEL liefert individuelle Verdichtermotoren für Kälteanlagen von 315 bis 20000 kW. Die Motoren sind in den unterschiedlichsten Baugrößen und Kühlarten erhältlich. Sie bieten eine optimale Leistung und Energieeffizienz bei maximaler Zuverlässigkeit, sowie einen besonders hohen Wirkungsgrad.

Verdichtermotoren laufen mit besonders hoher Drehzahl bei hoher Leistung. Zur Minimierung der dabei entstehenden Vibrationen muss die Wuchtgüte dieser Motoren besonders hoch sein. Bei hoher Drehzahl bietet zudem der Einsatz von Gleitlagern einen ruhigeren Motorlauf - so wie im vorliegenden Fallbeispiel des Kälteverdichters.

MENZEL Kurzschlussläufermotorn sind im Standard mit fettgeschmierten Wälzlagern inkl. Nachschmiereinrichtung ausgeführt. Ausführungen mit selbst- oder fremdgeschmierten Gleitlagern sind auf Anfrage ebenfalls lieferbar. Bei MENZEL kommen ausschließlich hochwertige Lager und Schmierstoffe von namenhaften Herstellern zum Einsatz. MENZEL arbeitet und produziert nach strengsten Qualitätsvorgaben, die regelmäßig vom TÜV geprüft und zertifiziert werden.

Technische Daten des Kurzschlussläufermotors:

  • Typ: Kurzschlussläufermotor MEBKSW400-02
  • Nennleistung: 1044 kW
  • Nennspannung: 6000 V
  • Nennfrequenz: 50 Hz
  • Polanzahl: 2
  • Nenndrehzahl: 2980 min-1
  • Bauform: IM B3
  • Schutzart: IP 55
  • Kühlart: IC 81 W
  • Gewicht: 3400 kg

Hochspannungsprüfung im Lastprüffeld Berlin

Die finale Typen- und Hochspannungsprüfung des Kurzschlussläufermotors erfolgte im hauseigenen Lastprüffeld in Berlin im Beisein des Kunden. Das MENZEL Lastprüffeld zählt zu den modernsten Prüfanlagen seiner Art und kann auch für externe Motortests ganz einfach angemietet werden.

Am Standort Berlin werden umfassende Prüfdienste rund um Routine-, Typen- und Systemprüfungen angeboten. Das Angebot gilt auch für externe Auftraggeber und Fabrikate. Zur Ausstattung gehören u.a. ein 6-kV-Umrichter, rotierende Umformer für alle üblichen Spannungen von 3 bis 13,8 kV und Lastwiderstände zur Prüfung von Generatoren.

Egal, ob Sie einen Hochspannungsmotor für Ihre Kälteanlage suchen oder eine Motorprüfung in unserem Lastprüffeld buchen wollen, unser Team freut sich auf Ihre Anfrage! Nutzen Sie hierfür ganz einfach unser Anfrageformular. Einer unserer Mitarbeiter wird sich in Kürze bei Ihnen melden.

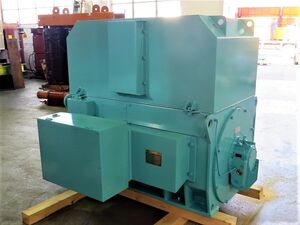

Hochspannungsmotor für Kälteverdichter
Auf Kundenwunsch wurde die Kabeleinführung am Verdichtermotor seitlich in den Klemmenkasten ausgeführt.

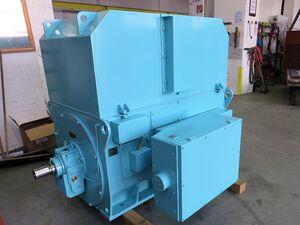

6000V Kälteverdichter Motor
Der Einsatz von Gleitlagern bietet bei hoher Drehzahl einen ruhigeren Motorlauf.

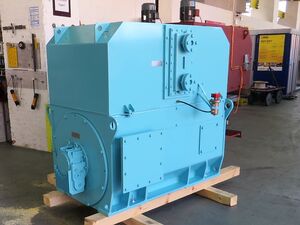

Mittel- und Hochspannungsmotor für Kälteverdichter
Ein Sondergehäuse macht den neuen 6000 V Kälteverdichter-Motor aufgrund seiner Materialwahl extra leicht.

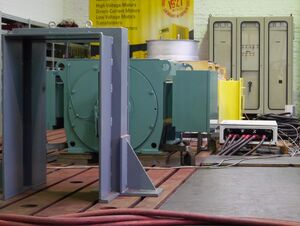

Hochspannungsprüfung eines Kurzschlussläufermotors
Finale Typen- und Hochspannungsprüfung des Kurzschlussläufermotors im hauseigenen Lastprüffeld in Berlin.
