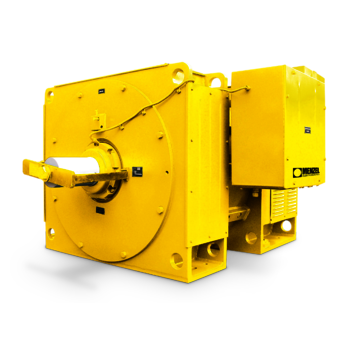

Durchzugsbelüftete Kurzschlussläufermotoren (IC 01 und IC 06)
Maximale Leistung bei minimalem Platzbedarf
Wenn der Einbauraum begrenzt ist, zählt jeder Millimeter. Unsere durchzugsbelüfteten Asynchron-Kurzschlussläufermotoren der Kühlarten IC 01 und IC 06 vereinen kompakte Bauweise mit hoher Leistungsdichte und lassen sich dadurch auch unter beengten Platzverhältnissen problemlos integrieren.
Entwickelt für anspruchsvolle Verdichter- und Kompressoranwendungen, bieten diese Motoren eine zuverlässige Antriebsleistung in kritischen Kühl- und Druckluftprozessen. Die robuste Ausführung in Schutzart IP23 gewährleistet einen sicheren und zuverlässigen Betrieb auch unter anspruchsvollen industriellen Einsatzbedingungen.
Ob für Nieder-, Mittel- oder Hochspannungsanwendungen – unser Lieferprogramm deckt Leistungen bis 25 MW ab und bietet Ihnen die Flexibilität, die optimale Antriebslösung für Ihre Anwendung zu wählen, ohne Kompromisse bei Leistung oder Zuverlässigkeit eingehen zu müssen.
Schnelle Verfügbarkeit, wenn jede Stunde zählt
Jede Stunde Anlagenstillstand verursacht Kosten. Deshalb halten wir die gängigsten Motorausführungen in unserem Zentrallager vorrätig und können kurzfristig auf Ersatzbedarfe und ungeplante Ausfälle reagieren.
Um Lieferzeiten weiter zu verkürzen und Stillstandszeiten zu minimieren, führen wir nahezu alle erforderlichen Anpassungen an Lagermotoren schnell und flexibel in unserem Werk durch. Anschließend wird jeder Motor in unserem eigenen Lastprüffeld umfassend getestet, um die zuverlässige Funktion und die Einhaltung aller spezifizierten Betriebsparameter vor der Auslieferung sicherzustellen.
Die passende Kühlung für Ihre Anwendung
Durchzugskühlung ist nur eine von vielen Möglichkeiten. Unsere Asynchron Kurzschlussläufermotoren sind in den verschiedensten Kühlarten von durchzugsbelüftet (IC 01 + IC 06) über oberflächen- (IC 411 + IC 416) oder röhrengekühlt (IC 511) bis hin zu Luft-Luft (IC 611 + IC 616 + IC666) oder Luft-Wasser-Kühlung (IC 81W + IC 86W) erhältlich. So erhalten Sie genau die Kühllösung, die optimal zu Ihrer Anwendung und Ihren Betriebsbedingungen passt.
Standardausführungen durchzugsbelüfteter Kurzschlussläufermotoren (IC 01 und IC 06)
- Bauformen: IM B3, IM V1 (Sonderausführungen wie IM B35 jederzeit möglich)
- Schutzarten: IP23
- Spannungen: von 380 V bis 13.800 V
- Leistung: bis 25000 kW (25MW)
- Achshöhen: von 200 bis 900
- Für Netz- und Umrichterbetrieb
- Anschlusskasten: oben, 4 x 90° drehbar, optional seitlich
- Motorgehäuse (Motortype MEBKGD Niederspannung): Baugröße 200 bis 355 Grauguss
- Motorgehäuse (Motortype MEBKSD Mittel- und Hochspannung): ab Baugröße 355 Schweißstahl
- Thermische Ausnutzung: F/B
„MENZEL ist Spezialist für kundenspezifische Sonderanfertigungen von durchzugsbelüfteten Kurzschlussläufer-Motoren für Industrieanwendungen weltweit. “
Lieferbare Nennspannungen AC Kurzschlussläufermotoren
MENZEL AC Kurzschlussläufermotoren sind für unterschiedliche Nennspannungen lieferbar. Sämtliche Sonderspannungen und abweichende Spannungstoleranzen sind auf Anfrage ebenfalls jederzeit realisierbar.
Nennspannungen bei 50 Hz
- Niederspannung: 380 V, 400 V, 500 V, 690 V
- Mittel- und Hochspannung: 3.000 V, 3.300 V, 5.000 V, 5.500 V, 6.000 V, 6.300 V, 6.600 V, 10.000 V, 10.500 V, 11.000 V
Nennspannungen bei 60 Hz
- Niederspannung: 380 V, 400 V, 440 V, 480 V, 500 V, 525 V, 575 V, 690 V
- Mittel- und Hochspannung: 2.300 V, 4.160 V, 6.000 V, 6.600 V, 11.000 V, 13.200 V, 13.800 V
Durchzugsbelüftet Kurzschlussläufer-Motoren – die Vorteile
Hoher Wirkungsgrad
Kleine und kompakte Abmessungen
Geringes Gewicht
Geringe Anschaffungs- Und Betriebskosten
Gute Schwingwerte und geringe Wartungskosten
Hohe Belastbarkeit
Modulares, kompaktes Design für individuelle Anwendungen
Sonderausführungen nach Kundenwunsch jederzeit möglich
Kurzschlussläufermotoren durchzugsbelüftet – Charakteristika
Unsere durchzugsbelüfteten Kurzschlussläufermotoren der Kühlarten IC 01 und IC 06 zeichnen sich durch einen besonders hohen Wirkungsgrad und Leistungsfaktor aus. Sie haben ein kompaktes Design, kleine Abmessungen und ein geringen Gewicht. Gleichzeit weisen unsere IC 01 und IC 06 Kurzschlussläufermotoren geringe Betriebs- und Wartungskosten auf. Sie sind äußerst zuverlässig und haben auch bei hoher Belastung eine lange Lebensdauer. Dies macht sie vor allem für den Einbau in schwer erreichbare und schwer zu wartende Industrieanlagen.
Anwendungsbereiche durchzugsbelüfteter Kurzschlussläufermotoren (IC 01 und IC 06)
Durchzugsbelüftete Kurzschlussläufermotoren eignen sich als:
- Verdichterantriebe
- Kompressorenantriebe
- Pumpenantriebe
- Prüffeldantriebe
Das Prinzip der durchzugsbelüfteten Kühlung bei Kurzschlussläufermotoren (IC 01 und IC 06)
Bei Kurzschlussläufermotoren der Kühlart IC 01 (Eigen-/Innenkühlung) wird die im Motor entstehende Verlustwärme mit Hilfe eines am Rotor angebrachten Lüfters aus dem Motor herausgeblasen. Als Kühlmittel dient die Umgebungsluft. Diese Art der durchzugsbelüfteten Innenkühlung ist wesentlich intensiver als die Oberflächenkühlung. Der Motor kann kleiner konstruiert werden. Motoren der Kühlart IC 01 eignen sich in erster Linie für eine Aufstellung in sauberen, trockenen Umgebungen.
MENZEL Kurzschlussläufermotoren der Kühlart IC 06 (Fremd-/Innenkühlung) wiederum haben ein angebautes Radial-Fremdlüftergebläse. Hierbei wir die Kühlluft durch ein Fremdluftgebläse durch das Innere des Motors geblasen. Die Ansaugseite des Fremdlüftersystem wird bei Bedarf mit einem Staubschutzfilter versehen (z.B. Umrichteranwendungen mit hohem Drehzahlstellbereich)
Sie suchen durchzugsbelüftete Kurzschlussläufermotoren für spezielle Industrieanwendungen? Schicken Sie uns Ihre Anfrage!
