Motor-Generator-System zur Prüfung großer Transformatoren

Für ein Motor-Generator-System zur Prüfung großer Transformatoren im Nahen Osten haben wir in Kooperation mit einem deutschen Elektromaschinenbauer den Synchrongenerator gefertigt.

Das gesamte Antriebssystem wurde in unserem eigenen Lastprüffeld in Berlin einem 24-stündigen Lastlauf unterzogen, bei dem auch der Kunde anwesend war. Außerdem haben wir die Dokumentation, den Anschluss und die Inbetriebnahme im Nahen Osten verantwortet.

Sonderanfertigungen von Motor-Generator-Systemen

Unsere Sonderanfertigung eines Motor-Generator-Systems war für den größten Transformatorenhersteller im Nahen Osten. Sie ermöglicht ihm nun die Fertigung einer neuen Größenklasse von Höchstspannungs-Netztransformatoren.

Der Umformersatz ist für einen weiten Frequenzbereich von 50 bis 100 Hz ausgelegt. Wir haben dafür einen Synchrongenerator in einer Sonderausführung für 100-Hz-Betrieb gefertigt. Der Synchrongenerator für das Motor-Generator-System hat einen extrem niedrigen THD-Wert – ein Faktor von ≤ 3 % ist spezifiziert; im Prüflauf wurden sogar < 0,5 % nachgewiesen. Demnach ist die Spannungsform nahezu ideal.

Synchrongenerator mit 8 MVA und 6000 V

Der Maschinensatz, der auf einem schwingungsmäßig entkoppeltem Tischfundament montiert ist, besteht aus einem Synchrongenerator mit einer Leistung von 8 MVA und 6000 V Nennspannung, einem 2500 kW Kurzschlussläufermotor, einem Frequenzumrichter und von uns speziell für die Anwendung ausgelegtem Zubehör: Kupplung, Ölversorgungsanlage, Spannungs- und Stromwandler, Erregereinrichtung.

MENZEL bietet Ihnen Drehstromgeneratoren in Asynchron- und Synchronausführung bis 10 MVA für verschiedenste industrielle Anwendungen. Wir setzen für Sie sämtliche Sonderbauformen um, egal ob in horizontaler oder vertikaler Ausführung. Unsere Drehstromgeneratoren garantieren Ihnen zudem höchste Wirkungsgrade.

Leistungsdaten des Synchrongenerators

  • Synchrongenerator
  • Typ: MEBQQD1000-08
  • Leistung: 8000 kVA
  • Nennspannung: 6000 V
  • Frequenz: 50 – 100 Hz
  • Drehzahl: 750 – 1500 min-1
  • Bauform: IM7211
  • Schutzart: IP54
  • Kühlart: IC23
  • Gewicht: 32500 kg

Sie suchen Generatoren für Motor-Generator-Systeme? Nutzen Sie unser Anfrageformular und schicken Sie uns Ihre Spezifikationen.
ANFRAGE SCHICKEN

Motor-Generator-System mit Synchrongenerator

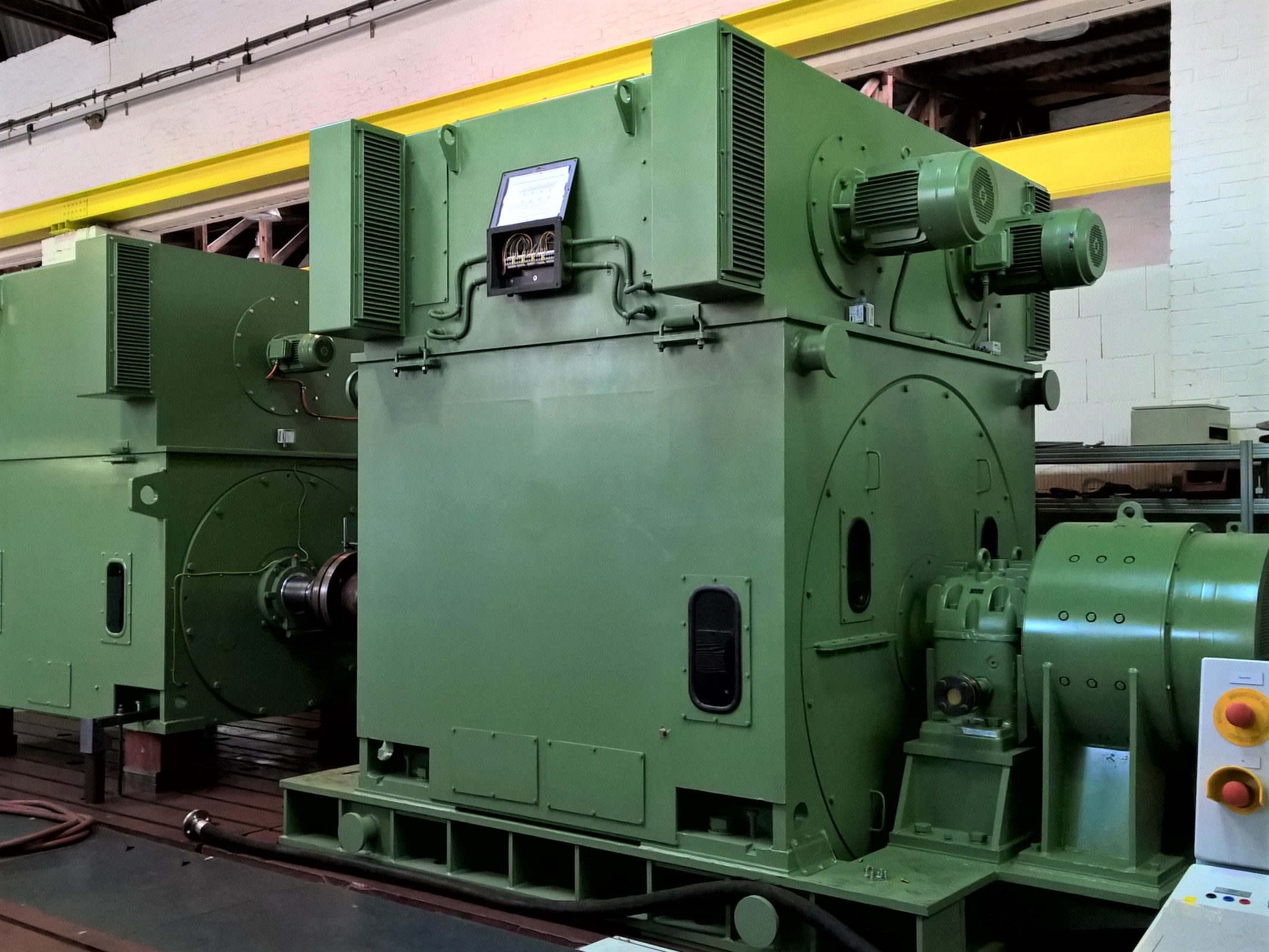

Lastprüfung des Maschinensatzes im Menzel-Prüffeld

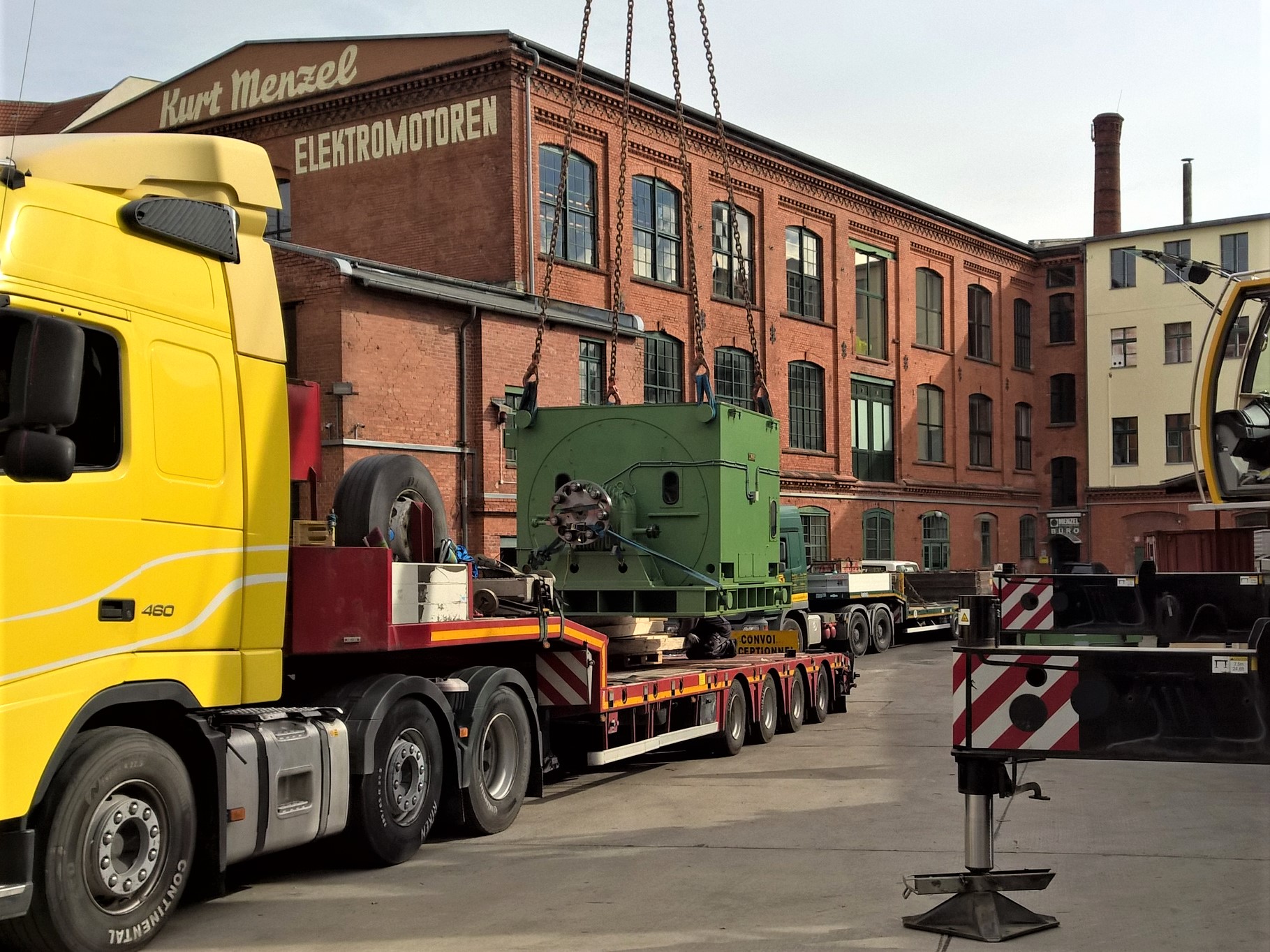

Lieferung eines Motor-Generator-System in den Nahen Osten
