Herausforderung: Präzise Installation bei begrenztem Platz
Der Pumpenantrieb ist auf einen zuverlässigen Hochleistungsmotor angewiesen, der auch unter anspruchsvollen Bedingungen dauerhaft betrieben werden kann. Der ausgefallene Motor verfügte vor allem über eine Klemmenkastenanordnung, die eine Neuinstallation erschwerte. Ein Ersatzmotor musste daher exakt in den vorhandenen Bauraum passen und hier mit den bestehenden mechanischen Schnittstellen kompatibel bleiben - möglichst ohne aufwendige Änderungen an der Anlage. Gleichzeitig sollte der neue an Leichtigkeit gewinnen, ohne Leistung einzubüßen. Ein zuverlässiger Betrieb bei rund 1487 min⁻¹und 250 kW Leistung sowie ein ausreichender Schutz vor Umwelteinflüssen waren essenziell.
Lösung: Drop-in Ersatzmotor innerhalb von zwei Wochen

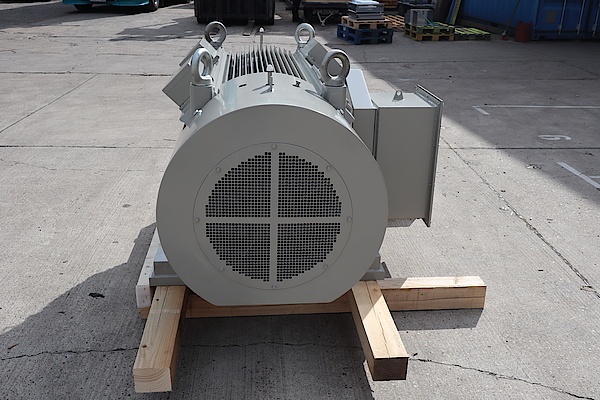

MENZEL entwickelte einen hocheffizienten Drehstrom-Käfigläufermotor, der mit 2.200 kg deutlich kompakter und leichter als der ursprüngliche Motor ist. Um eine optimale Integration in die bestehende Anlage zu ermöglichen, konstruierten unsere Ingenieure einen kundenspezifischen Adapter für den Hauptklemmenkasten. Dadurch konnte die Anschlussposition exakt mit der vorhandenen Kabelführung harmonisiert werden, ohne Änderungen an der Pumpe vornehmen zu müssen. So entstand ein Drop-in-Ersatz, der aufwendige Umbauten vermeidet und die Installation deutlich vereinfacht. Mit der Schutzart IP55 und der Kühlart IC 411 eignet sich der Motor ideal für die anspruchsvollen Einsatzbedingungen in der Zellstoff- und Papierindustrie. Entsprechende Anpassungen am Lager erhöhen die Lebensdauer zu und halten den mechanischen Belastungen im Betrieb stand. Dank der schnellen Umsetzung durch MENZEL konnte der Motor innerhalb von nur zwei Wochen geliefert werden, was die Stillstandzeit der Anlage deutlich reduzierte.
Technische Daten
- Typ: MEBKGR315-04
- Bemessungsleistung: 250 kW
- Bemessungsspannung: 6.300 V
- Frequenz: 50 Hz
- Nenndrehzahl: 1.487 min⁻¹
- Polzahl: 4
- Bauform: IM 1001 (IM B3)
- Schutzart: IP 55
- Kühlung: IC 411
- Gewicht: 2,200 kg
Unsere Expertise: Ihr Vorteil
Dieses Projekt zeigt, wie MENZEL technische Kompetenz mit einem praxisnahen, kundenorientierten Ansatz verbindet. Unsere Kunden profitieren von kurzen Lieferzeiten und maßgeschneiderten Lösungen, die Stillstandzeiten bei kritischen Antriebsersatzprojekten auf ein Minimum reduzieren. Benötigen Sie einen Ersatzmotor, der bei verbesserter Leistung exakt zu Ihrer Anlage passt, ist MENZEL Ihr zuverlässiger Partner.
Stehen Sie vor ähnlichen Einbaubeschränkungen oder benötigen einen maßgeschneiderten Motor für eine anspruchsvolle Anwendung? Gemeinsam finden wir die optimale Lösung für Ihre Infrastruktur.
