Herausforderung: Dringender Austausch in einer herausfordernden Umgebung
An Bord eines vor der Küste Brasiliens eingesetzten Schiffes kam es zum ungeplanten Ausfall eines Pumpenantriebsmotors mit hoher Leistungsdichte. Aufgrund der sicherheitsrelevanten Funktion der Pumpe war eine kurzfristige Ersatzlösung zwingend erforderlich. Der ursprünglich installierte Motor entsprach nicht vollständig den spezifischen Anforderungen für den Marinebetrieb, insbesondere hinsichtlich der mechanischen Befestigung, der Umwelteinflüsse sowie der Langzeitbeständigkeit unter korrosiven Bedingungen. Der Ersatzmotor musste den Regelwerken und Zertifizierungsanforderungen des American Bureau of Shipping (ABS) entsprechen, um einen normkonformen und zuverlässigen Betrieb in rauer maritimer Umgebung sicherzustellen. Zu den wesentlichen technischen Herausforderungen zählten die Anpassung der Bauform an die beengten Platzverhältnisse an Bord, die Gewährleistung der geforderten Schutzart IP55 sowie die Auslegung der Kühlung für den Dauerbetrieb unter erhöhter Umgebungstemperatur. Zusätzlich bestand ein erheblicher Zeitdruck, da die Liefer- und Umsetzungszeit zur Minimierung ungeplanter Stillstandszeiten auf ein Minimum reduziert werden musste. Die Terminplanung wurde dadurch weiter verschärft, dass die technische Prüfung, Abnahme und Zertifizierung des Motors vor Ort in Brasilien zu erfolgen hatte.
Lösung: ABS-Konformitätsprüfung zur Gewährleistung der Sicherheitsstandards

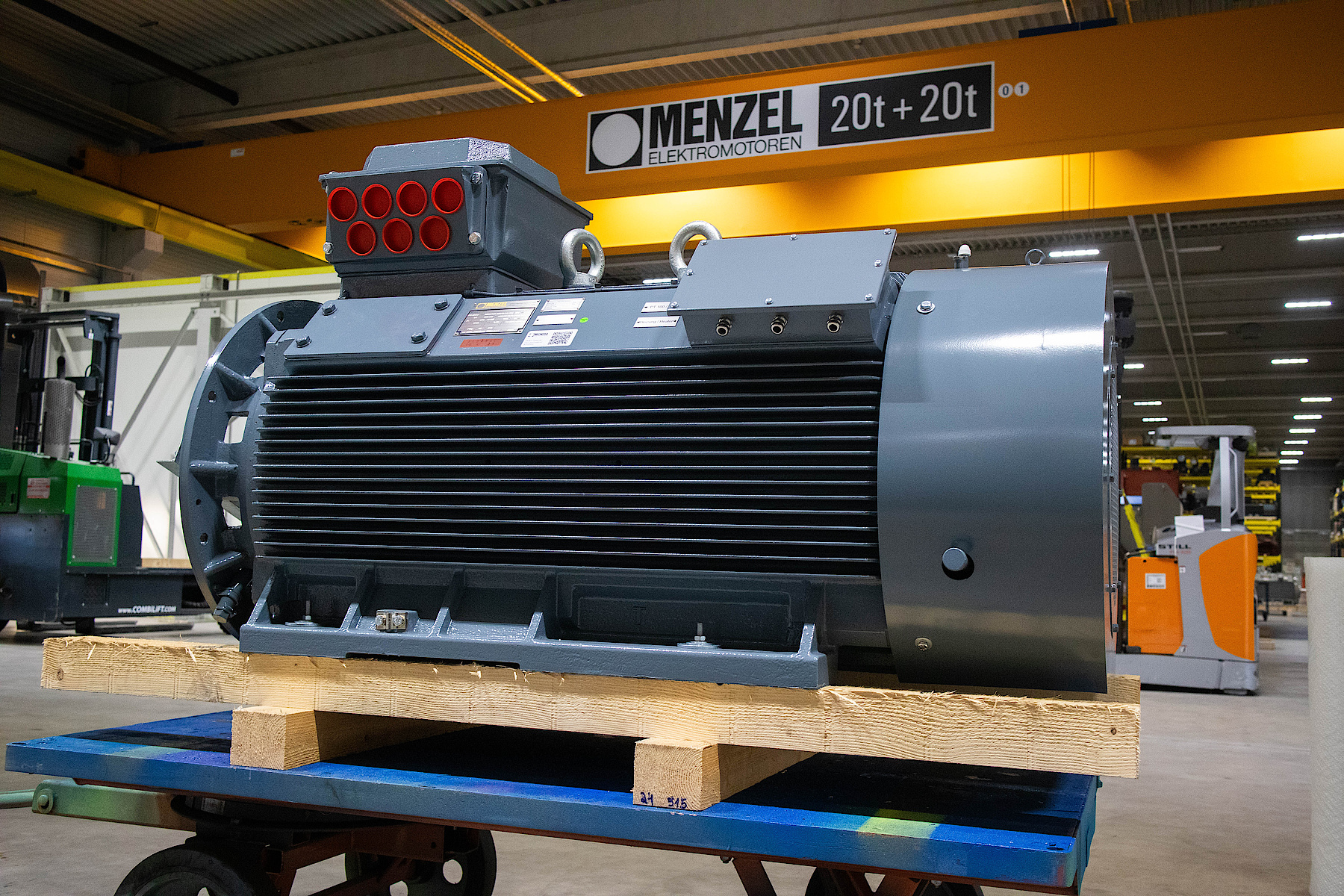

Menzel UK modifizierte einen robusten Drehstrom-Käfigläufermotor auf die Bauform IM B35, speziell ausgelegt für den Einsatz als Pumpenantrieb an Bord des Schiffes. Die kundenspezifische Anpassung des Motorgehäuses ermöglichte einen direkten Austausch des bestehenden Aggregats und eine nahtlose Integration in das vorhandene Pumpsystem, ohne dass kosten- oder zeitintensive bauliche Änderungen erforderlich waren. Das Motorkonzept wurde gezielt auf die maritimen Einsatzbedingungen abgestimmt, wobei der Motor die Schutzart IP55 zum Schutz gegen Staub und Strahlwasser erreichte und in der Kühlart IC 411 ausgeführt wurde, um eine zuverlässige Wärmeabfuhr und einen sicheren Dauerbetrieb zu gewährleisten. Aufgrund der hohen zeitlichen Dringlichkeit setzte Menzel UK einen beschleunigten Fertigungs-, Prüf- und Abnahmeprozess um. Dadurch konnte der Motor innerhalb einer Woche gefertigt, umfassend getestet und zertifiziert werden. Zusätzlich erfolgte die vollständige Prüfung und Zertifizierung gemäß den Vorgaben des ABS, womit die Eignung für den Einsatz unter anspruchsvollen Offshore-Bedingungen vor der brasilianischen Küste bestätigt wurde. Diese kurzfristig verfügbare und vollständig zertifizierte Lösung minimierte die Stillstandszeit des Schiffes und stellte die Betriebskontinuität für den Kunden sicher.
Technische Daten
- Typ: MEBKGR355XD-04
- Bemessungsleistung: 588 kW
- Bemessungsspannung: 440 V
- Frequenz: 50 Hz
- Nenndrehzahl: 1.789 min⁻¹
- Polzahl: 4
- Bauform: IM 2001 (IM B35)
- Schutzart: IP 55
- Kühlung: IC 411
- Gewicht: 2.880 kg
Unsere Expertise: Ihr Vorteil
Dieses Projekt verdeutlicht, wie MENZELs fundiertes Engineering-Know-how und flexible Fertigungskapazitäten direkt zu Ihrem Vorteil als Kunde führen. Durch die Bereitstellung eines kundenspezifischen, marinetauglichen Motors, der exakt in Ihren vorhandenen Anlagenfußabdruck passt, eliminieren wir den Bedarf an kostenintensiven Nachrüstungen an Bord Ihrer Schiffe. Unsere Kompetenz bei der schnellen Erlangung projektkritischer Zertifizierungen wie ABS garantiert, dass Sie einen Motor erhalten, der die Sicherheits- und Betriebsanforderungen für Offshore-Umgebungen nicht nur erfüllt, sondern übertrifft. Die beschleunigte Fertigungs- und Logistikkette zeigt, wie MENZEL Ihre dringenden betrieblichen Anforderungen priorisiert, Ausfallzeiten reduziert und so einen kontinuierlichen, zuverlässigen Marinebetrieb ermöglicht.
Stehen Sie vor ähnlichen Herausforderungen bei Marineanwendungen oder benötigen Sie eine schnell lieferbare, kundenspezifisch entwickelte Motorlösung für kritische Pumpen oder andere Antriebe? Sprechen Sie direkt mit unseren Ingenieuren, um eine Lösung zu konzipieren, die Ihre Betriebsabläufe reibungslos und sicher gewährleistet.
