10 3.300 V Schleifringläufermotoren ersetzt – Wasserversorgung für 8,9 Mio. gesichert

Die Herausforderung: Modernisierung einer alten Pumpstation im laufenden Betrieb

Die HLPS in Coppermills wurde ursprünglich 1966 in Betrieb genommen und ist ein zentraler Bestandteil des Versorgungsnetzes von Thames Water. Im Laufe der Zeit hatte die Zuverlässigkeit der ursprünglichen Schleifringläufermotoren stetig abgenommen, was zu wiederholten Ausfällen und erhöhtem Wartungsaufwand führte. Da der Bau einer neuen Pumpstation erst in einem Jahrzehnt zu erwarten war, wurde ein schrittweiser Austausch der zehn Motoren als der effizienteste und strategisch sinnvollste Weg identifiziert.

Das Ziel war es, die HLPS zu sanieren und gleichzeitig den Betrieb mit einer reduzierten Anzahl von Pumpen fortzusetzen, um die Wasserversorgung für Millionen von Verbrauchern auch während kritischer Wartungsarbeiten sicherzustellen.

Unsere Lösung: Intelligente Technik mit minimalen Veränderungen

Anstatt eine disruptive und teuren Umrüstung auf moderne Käfigläufermotoren mit Frequenzumrichtern vorzuschlagen, die umfangreiche Änderungen an der elektrischen Anlage, der Transformatorleistung, den Kühlsystemen und der verfügbaren Stellfläche erfordert hätte, bot Menzel eine Alternative an. Bei den neuen Motoren handelte es sich um moderne Schleifringmaschinen, die in Form und Funktion auf die bestehende Anlage abgestimmt waren.

 Dieser Ansatz ermöglichte eine nahtlose Integration in die bestehende Infrastruktur. Die vorhandenen Pumpensockel, Widerstandstarter und Schaltanlagen konnten ebenso wie die ursprüngliche Kabelführung und die Anschlusskonfiguration weiterverwendet werden. Dadurch konnten die Arbeiten vor Ort auf ein Minimum beschränkt und die Inbetriebnahme wesentlich schneller durchgeführt werden. Die Motoren bieten höchste Leistung und schonen gleichzeitig die bestehende Anlage sowohl in technischer als auch in wirtschaftlicher Hinsicht.

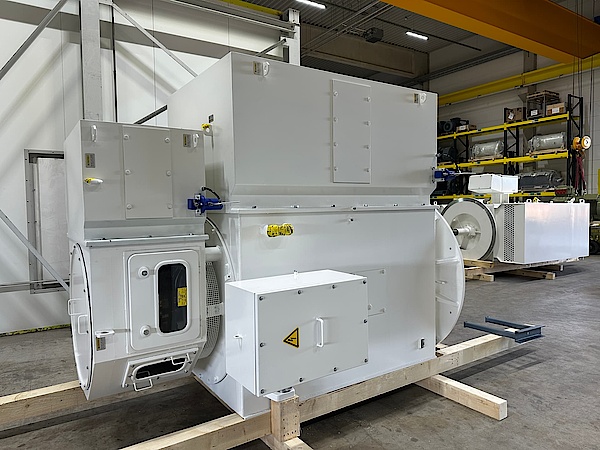

Technische Daten der 10 Drehstrom-Asynchron-Motoren

• Typ: MEBSSW500-10 and MEBSSL500-10 Schleifringläufermotoren
• Bemessungsleistung: 746 kW und 343 kW
• Bemessungsspannung: 3.300 V
• Bemessungsdrehzahl: 590 min-1
• Bauform: IM 3011 (IM V1)
• Schutzart: IP 55
• Kühlart: IC 81W und IC611
• Gewicht: 7.400 kg each

Leistungsstarke Motorlösungen für maximale Betriebssicherheit

In enger Zusammenarbeit mit dem Auftragnehmer, und dem Einsatzteam von Thames Water passte MENZEL jeden Aspekt der Motoren an die spezifischen Anforderungen des Projekts an. Dazu gehörten auch thermische Überlegungen im Hinblick auf zukünftige Klimaextreme und eine langfristige Wartungsfreundlichkeit.

Die Motoren wurden für eine Lebensdauer von bis zu 25 Jahren ausgelegt, wobei nachhaltigere Materialien und moderne Wicklungsisolierungssysteme zum Einsatz kamen. Mit dieser Lösung konnte Thames Water die volle Funktionalität  der Hochdruckpumpenstation auch während der notwendigen Reparaturarbeiten am Förderverteiler aufrechterhalten.

Das Ingenieurteam von MENZEL hat uns mit seinem tiefgreifenden Verständnis sowohl der technischen als auch der standortspezifischen Herausforderungen beeindruckt. Dank ihrer Lösung konnten wir unsere Infrastruktur erhalten, Emissionen reduzieren und Budgetvorgaben einhalten, ohne die Zuverlässigkeit der Anlage zu beeinträchtigen.

Project Manager, Coppermills HLPS Motor Replacement
