Präzisionstechnik – Bewährt auf dem Prüfstand
Der neu entworfene MEBKSL-Drehstrom-Käfigläufermotor ist für den vertikalen Einbau in Bauform IM 3011 (IM V1) mit einer bemerkenswerten Wellendurchmesser-Mitte (Bauhöhe) von 710 mm ausgelegt. Auch die Leistungsdaten sind beeindruckend:
- Nennleistung: 650 kW
- Nennspannung: 690 V
- Nenndrehmoment: 16.731 Nm
- Polzahl: 12
- Kühlart: Umrüstung von IC 86W (Wasserkühlung) auf IC 666 (Luftkühlung)

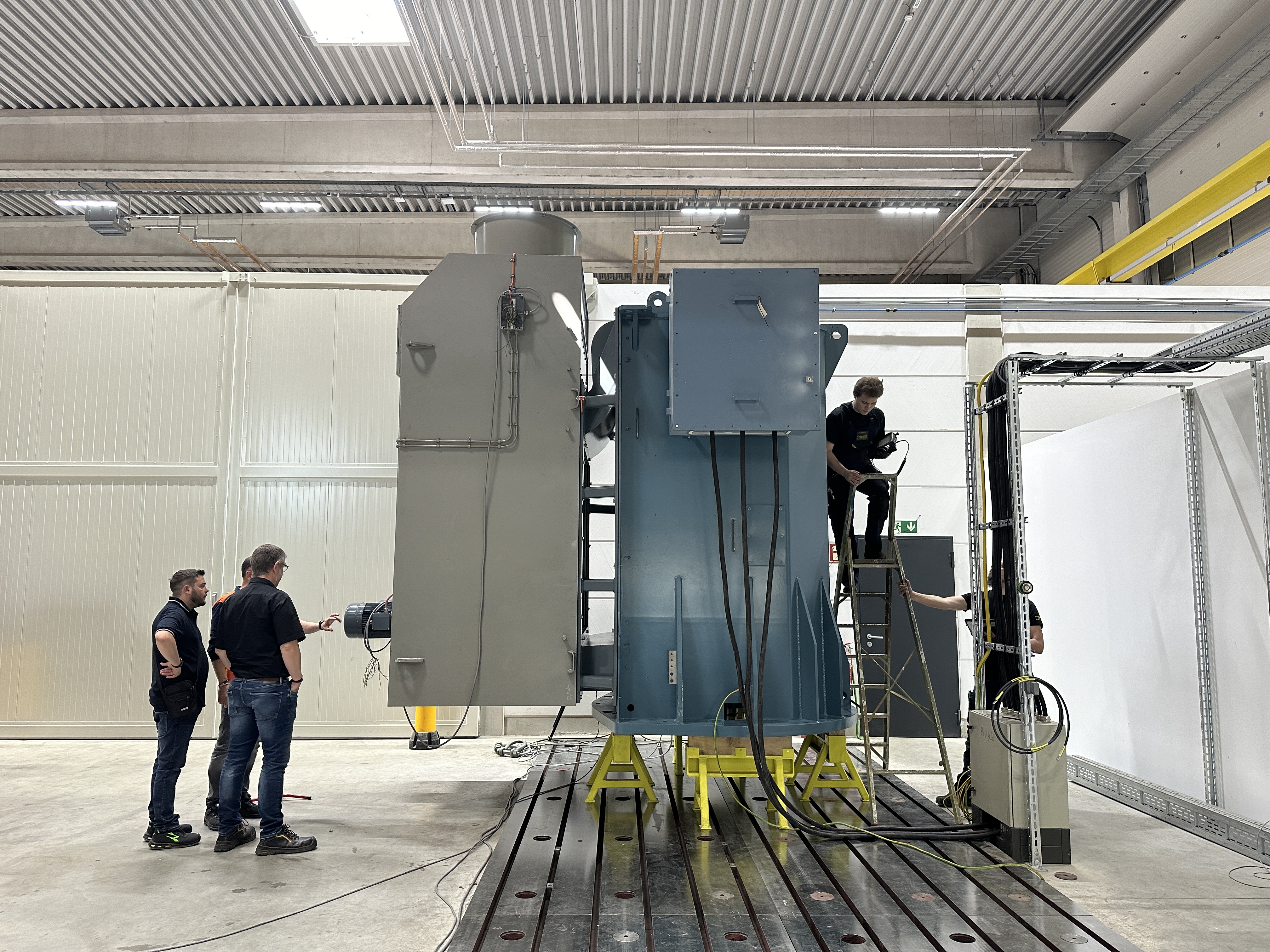

Auf dem firmeneigenen Prüffeld von MENZEL wurde die Leistung des Motors an allen Lastpunkten verifiziert – für einen zuverlässigen und kontinuierlichen Betrieb unter anspruchsvollen Einsatzbedingungen.
Maßgeschneiderte Lösungen – in Rekordzeit geliefert
Ein wesentlicher Erfolgsfaktor für dieses Projekt, war der umfangreiche Lagerbestand von MENZEL Elektromotoren: Ein geeigneter 12-poliger Umrichtermotor mit 31-Hz-Sternwicklung war bereits verfügbar, was eine außergewöhnlich kurze Lieferzeit ermöglichte. Vom ersten Kundenkontakt bis zur Anlieferung vor Ort vergingen lediglich sieben Wochen.

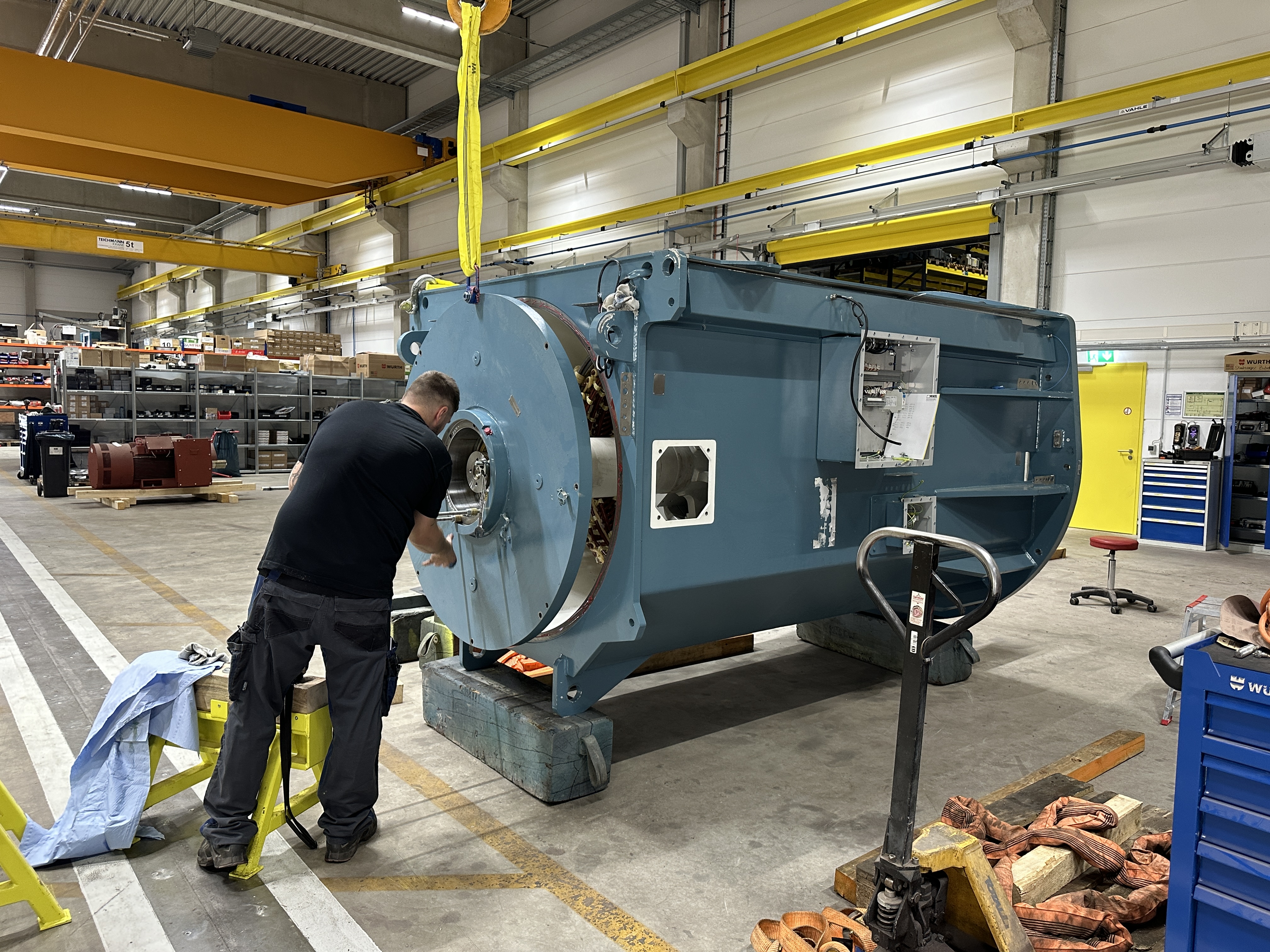

Während die elektrische Auslegung nur geringe Parametrierungen vor Ort erforderte, führte das Engineering-Team von MENZEL umfangreiche mechanische Anpassungen durch:
- Fertigung einer kundenspezifischen Adapterflansche zur nahtlosen Integration an die Pumpe
- Anpassung der Wellenabmessungen
- Neukonstruktion des Kühlsystems einschließlich eines speziell gefertigten Luftkühlers und Optimierung des internen Luftstroms
Um eine langfristige Beständigkeit unter den gegebenen Umgebungsbedingungen zu gewährleisten, erhielt der Motor in der hauseigenen Lackiererei eine spezielle Schutzbeschichtung. Der fertige Motor erfüllt somit die Anforderungen der Schutzart IP55.
