Die Herausforderung: Einer für alle
Die Nordzucker AG, betreibt mehrere Werke zur Verarbeitung von Zuckerrüben, in denen die Trocknung der Rübenschnitzel nach der Zuckerextraktion ein zentraler Prozessschritt ist. Dabei kommen leistungsstarke Industriemotoren zum Einsatz, die komplexe Trocknungssysteme antreiben. Die Beschaffung und Vorhaltung separater Ersatzmotoren für jede einzelne Anlage stellte eine erhebliche Herausforderung dar.
Gewünscht war ein Ersatzmotor, der grundsätzlich als Drehstrom-Asynchronmotor mit Käfigläufer in allen Werken des Unternehmens in Schweden und Deutschland eingesetzt werden kann. Gleichzeitig erforderten die unterschiedlichen Anlagentypen – von Trommeltrocknern über Niedertemperatur-Bandtrockner bis hin zu Hybridlösungen – jeweils leicht abweichende mechanische Schnittstellen und Leistungsanforderungen. Ein geeigneter Ersatzmotor musste daher an verschiedene Aufstellungsarten anpassbar sein, sowohl für vertikale Flanschmontage in stehender Ausführung (IM V1) als auch hängend (IM V3), und zudem den rauen industriellen Umgebungsbedingungen standhalten. Er muss zudem Leistungsbereiche von 1.000 kW bis 1.400 kW abdecken.
Die Menzel-Lösung

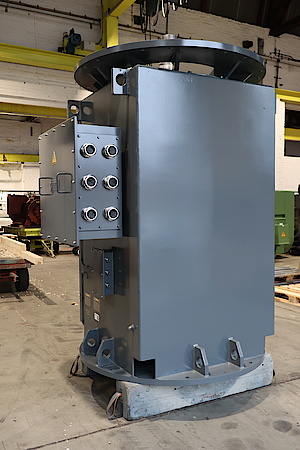

Menzel Elektromotoren begegnete diesen Anforderungen mit der Entwicklung eines kundenspezifisch ausgelegten Drehstrom-Asynchronmotors mit Käfigläufer, der explizit als universeller Ersatzmotor für alle vier Zuckerwerke konzipiert wurde. Auf Basis der modularen Motorbaureihe MEBKSL wurde das Design gezielt auf maximale Flexibilität ausgelegt, ohne Kompromisse bei Zuverlässigkeit oder Leistung einzugehen. Die Bauform ermöglicht sowohl die stehende als auch die hängende Flanschmontage und erfüllt damit unmittelbar die Anforderung, denselben Motor in unterschiedlichen mechanischen Konfigurationen einsetzen zu können.
Zur Berücksichtigung spezieller Einbausituationen integrierte Menzel ein maßgeschneidertes Adapterflanschsystem aus eigener Fertigung, das in einem der Werke zusätzlich eine Fußmontage erlaubt. Die robuste Ausführung des Motors umfasst ein Kühlsystem gemäß IC 616 zur effizienten Wärmeabfuhr im Dauerbetrieb sowie die Schutzart IP55 in anspruchsvollen Industrieumgebungen.
Vor der Auslieferung wurde der Motor am MENZEL Standort Berlin umfangreichen Tests und Probeläufen unterzogen in Anwesenheit des technischen Teams der Nordzucker AG. Diese enge Zusammenarbeit stellte sicher, dass der Motor alle geforderten betrieblichen Anforderungen erfüllt, und gab dem Kunden die Sicherheit, eine zuverlässige und vielseitige Ersatzlösung zu erhalten.
Technische Daten des Motors
- Motorausführung: Drehstrom-Asynchronmotor mit Käfigläufer
- Motortyp: MEBKSL560-08
- Nennleistung: 1.400 kW
- Nennspannung:690 V
- Frequenz: 50 Hz
- Nenndrehzahl: 742 min⁻¹
- Polzahl: 8
- Bauform: Vertikale Flanschmontage (IM 3011 / IM V1 stehend, IM V3 hängend)
- Schutzart: IP55
- Kühlart: IC 616
- Gewicht: 9.000 kg
Unsere Kompetenz – Ihr Vorteil
Dieses Projekt zeigt eindrucksvoll, wie sich die tiefgehende Engineering-Kompetenz von MENZEL direkt in operative Flexibilität und Kosteneffizienz für unsere Kunden übersetzt. Durch die Bereitstellung eines einzigen modularen Motors, der für verschiedene Aufstellungsarten konfigurierbar ist, entfällt die Notwendigkeit mehrerer Ersatzmotoren.
Wenn Sie eine „Joker“-Motorlösung benötigen, die universelle Einsetzbarkeit, robuste Performance und konstruktive Anpassungsfähigkeit für mehrere Installationen vereint, dient dieses Projekt als Musterbeispiel für das, was Menzel Elektromotoren für Sie realisieren kann.
