Schneller Ersatzantrieb hält schwedische Papierfabrik in Betrieb

Als eiligen Ersatzantrieb für einen ausgefallenen Kompressormotor bei einer schwedischen Papierfabrik lieferte Menzel Elektromotoren einen baugleichen 4-poligen Käfigläufermotor mit 710kW Leistung, 6000 V Nennspannung und einer Drehzahl von 1489 min-¹. Da es sich bei dem Originalmotor um eine nicht mehr lieferbare Sonderanfertigung von Siemens handelte, benötigte der bei Menzel grundsätzlich ab Lager verfügbare Antrieb vor der Auslieferung noch einige spezielle Anpassungen, namentlich einen Umbau des Käfigläufermotors auf die Bauform B35. Dafür waren die Anfertigung und der Anbau eines Flansches sowie die Konstruktion einer Aufnahme für einen Stützfuß nötig.

Zusätzlich musste die Welle des Käfigläufermotors auf einen Durchmesser von 110x210 mm abgedreht werden. Menzels Ingenieure führten die Modifikationen innerhalb nur einer Woche durch und konnten so den reibungslosen Austausch sicherstellen. Dank umfassender Lagerhaltung sowie 90 Jahren Erfahrung im Spezialmotorbau für verschiedenste Industriebranchen kann Menzel dringende Sonderanfertigungen wie diese kurzfristig und zuverlässig bearbeiten. Für viele Kunden ist dies von größter Bedeutung, um schwerwiegende Produktionseinschränkungen zu vermeiden.

Technische Daten Kurzschluss- bzw. Käfigläufer-Motor:

  • Typ: MEBKGR400-04
  • Nennleistung: 710 kW
  • Nennspannung: 6.000 V
  • Nennfrequenz: 50 Hz
  • Polanzahl: 4
  • Nenndrehzahl: 1.489 min-1
  • Bauform: IM B35
  • Schutzart: IP 55
  • Kühlart: IC 411
  • Gewicht: 4.000 kg

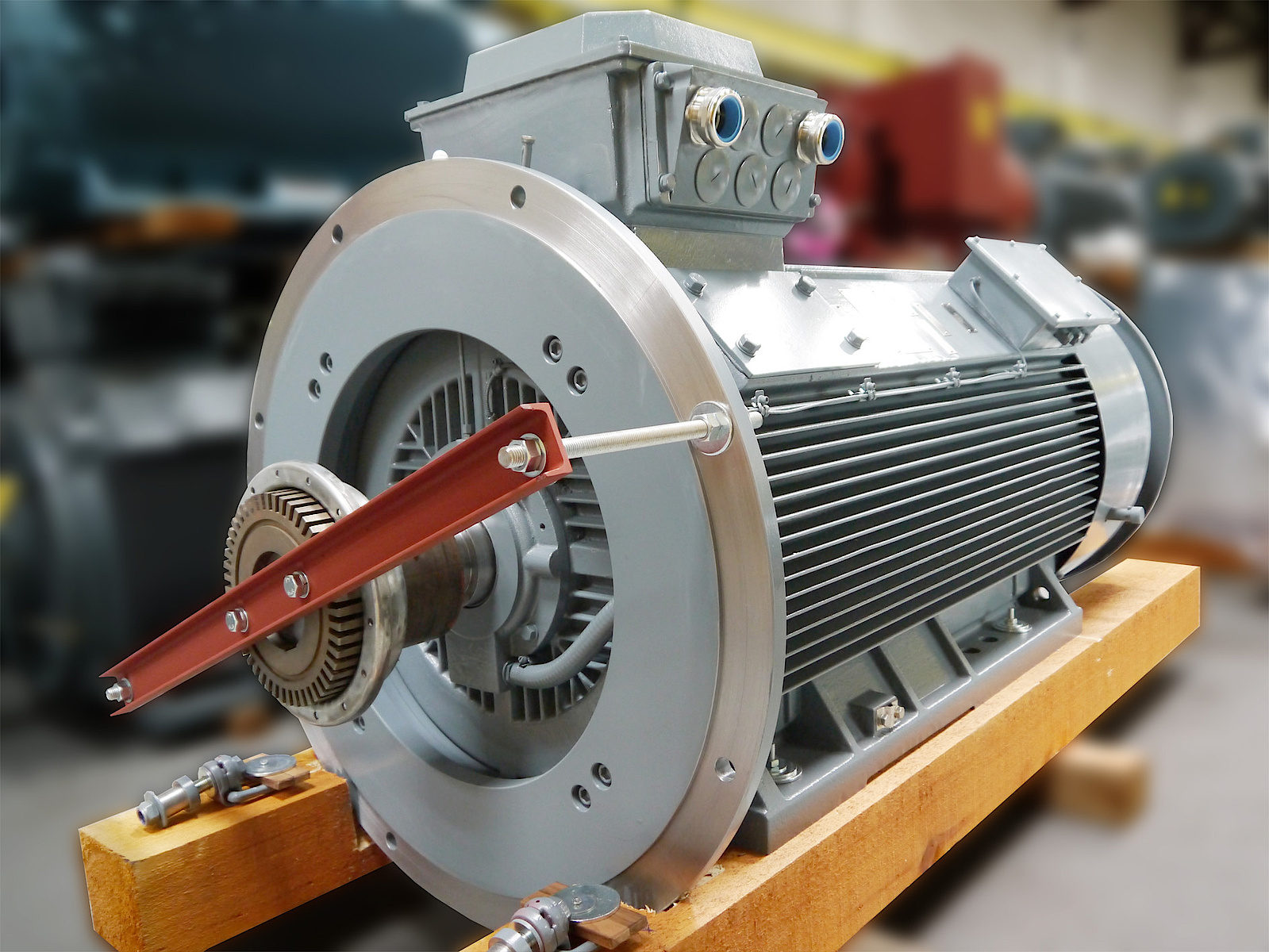

Käfigläufermotor fertig zur Auslieferung an Schwedische Papierfabrik

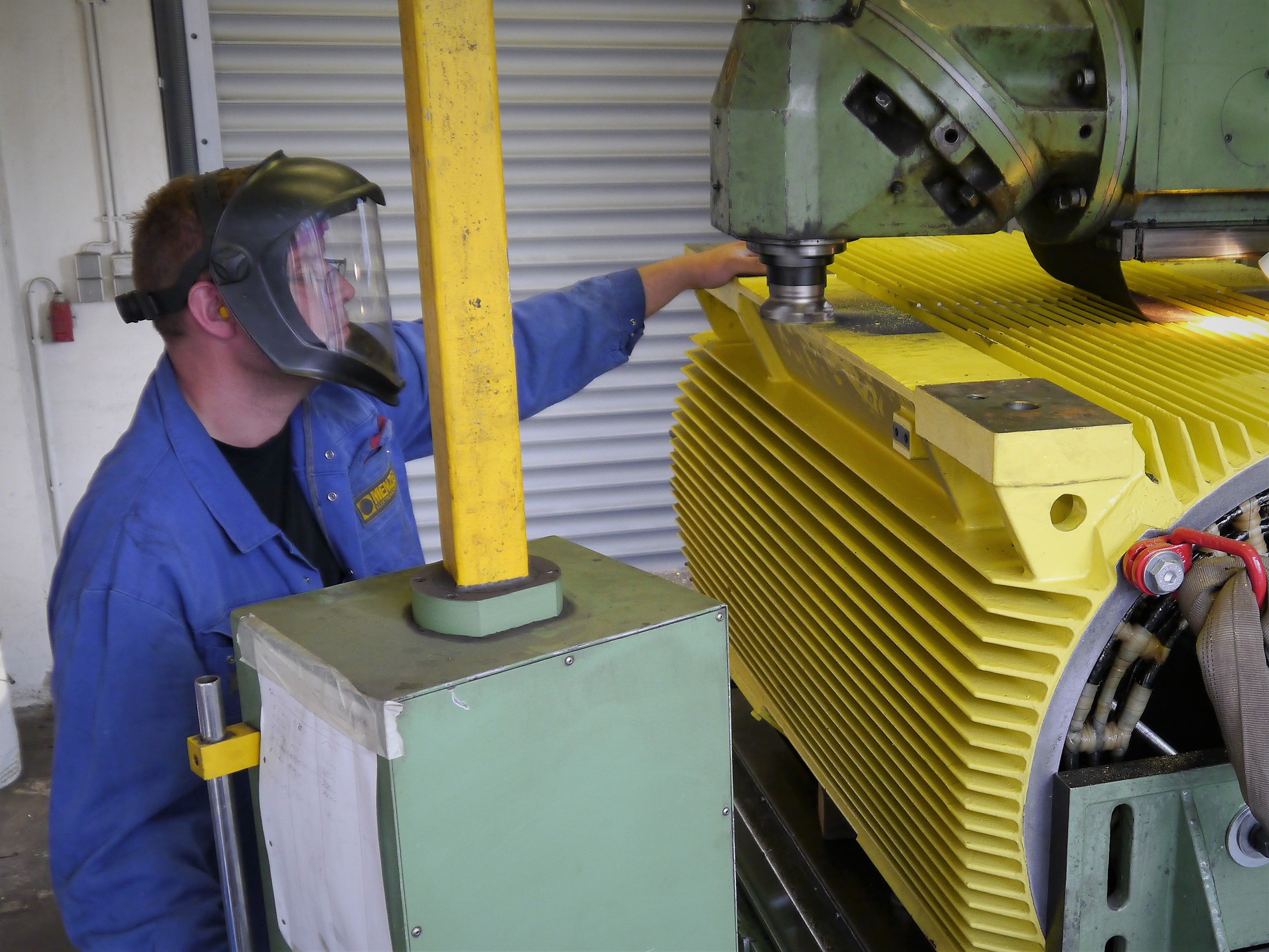

Stützfußkonstruktion für Käfigläufermotor

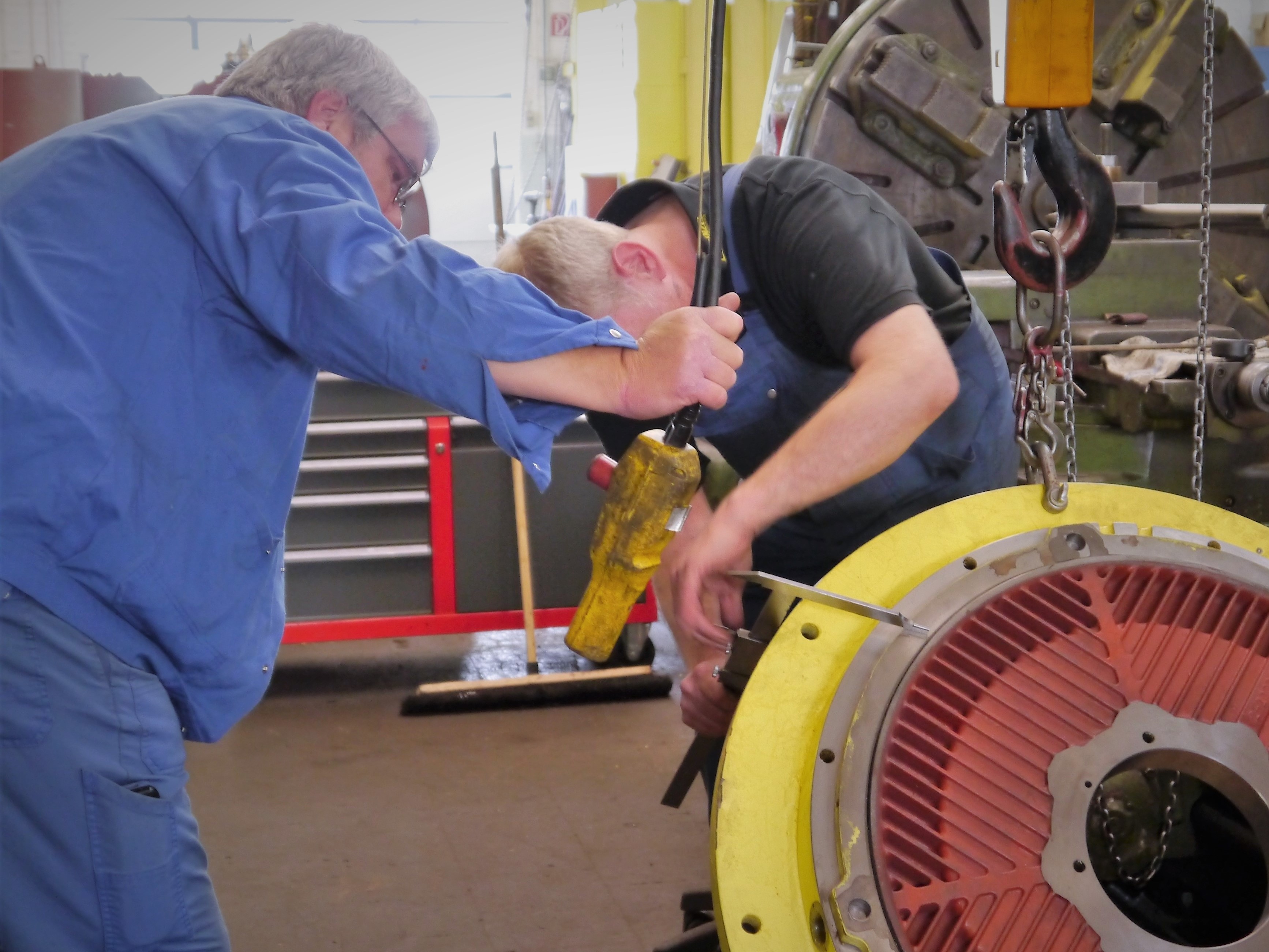

Sonderkonstruktion eines Flansches für Käfigläufermotor
