Lüfter und Ventilatoren | Käfigläufer (IC 81W + IC 86W)

25t schwerer Ventilatorantrieb für italienisches Wärmekraftwerk

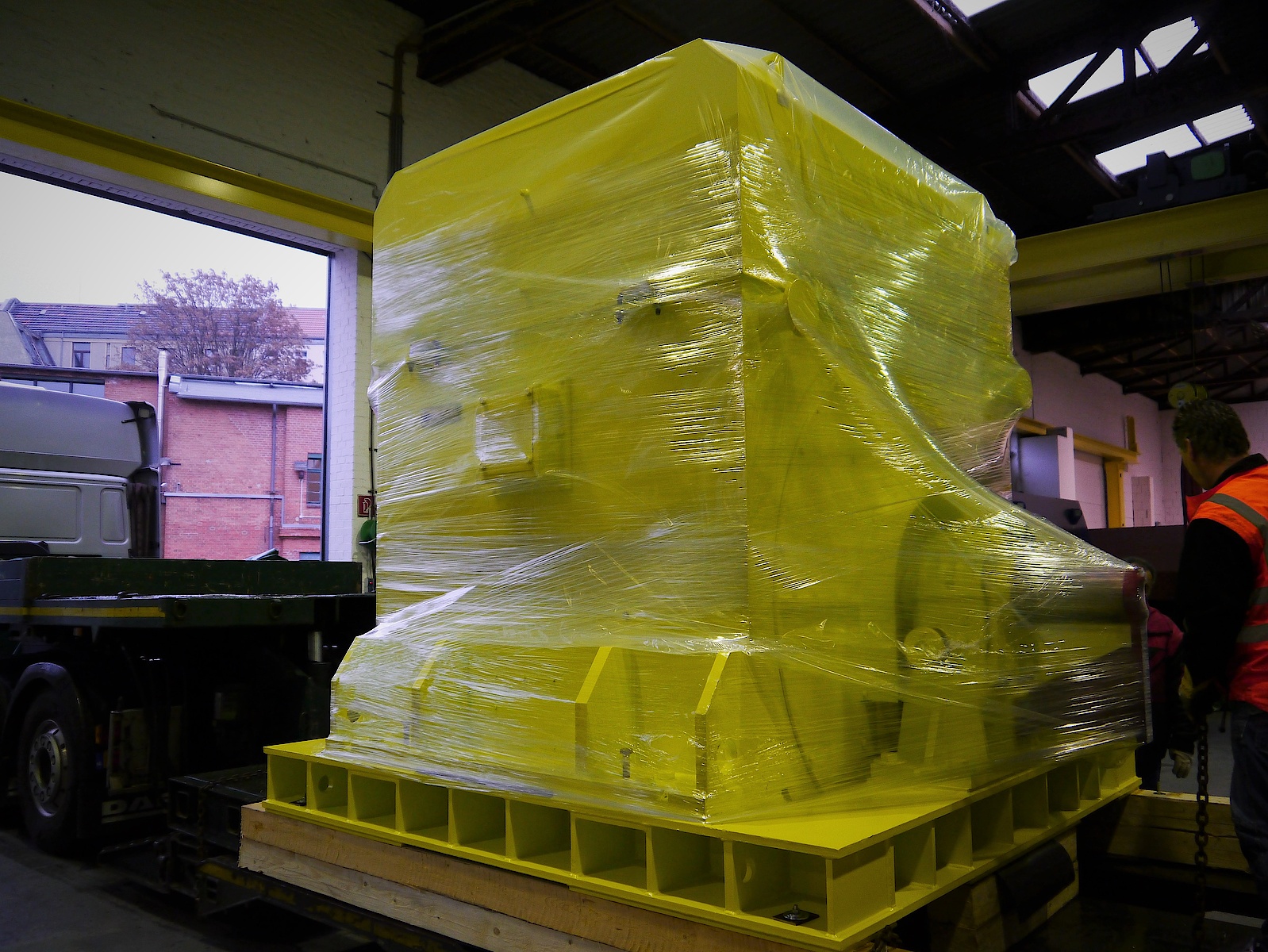

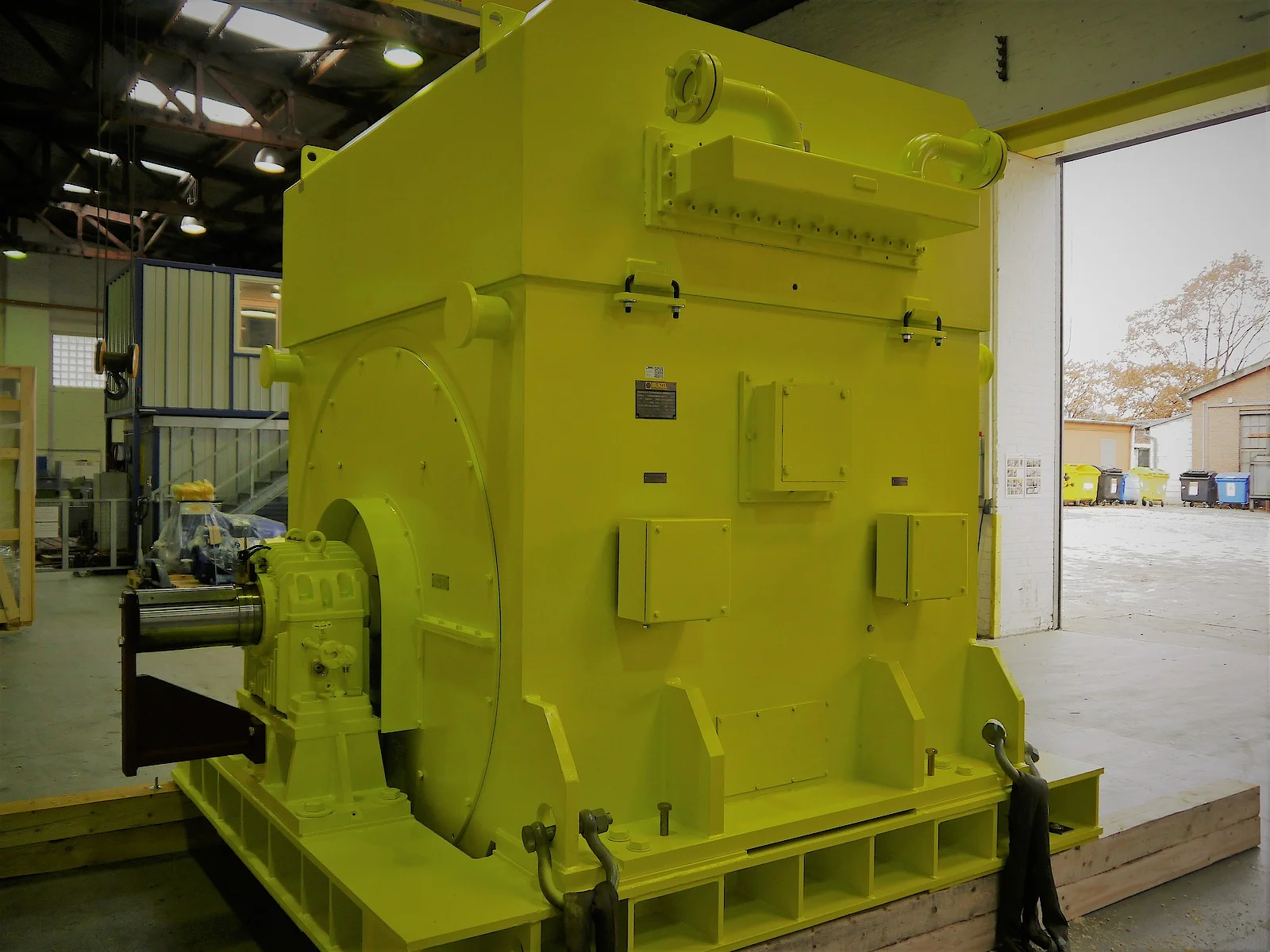

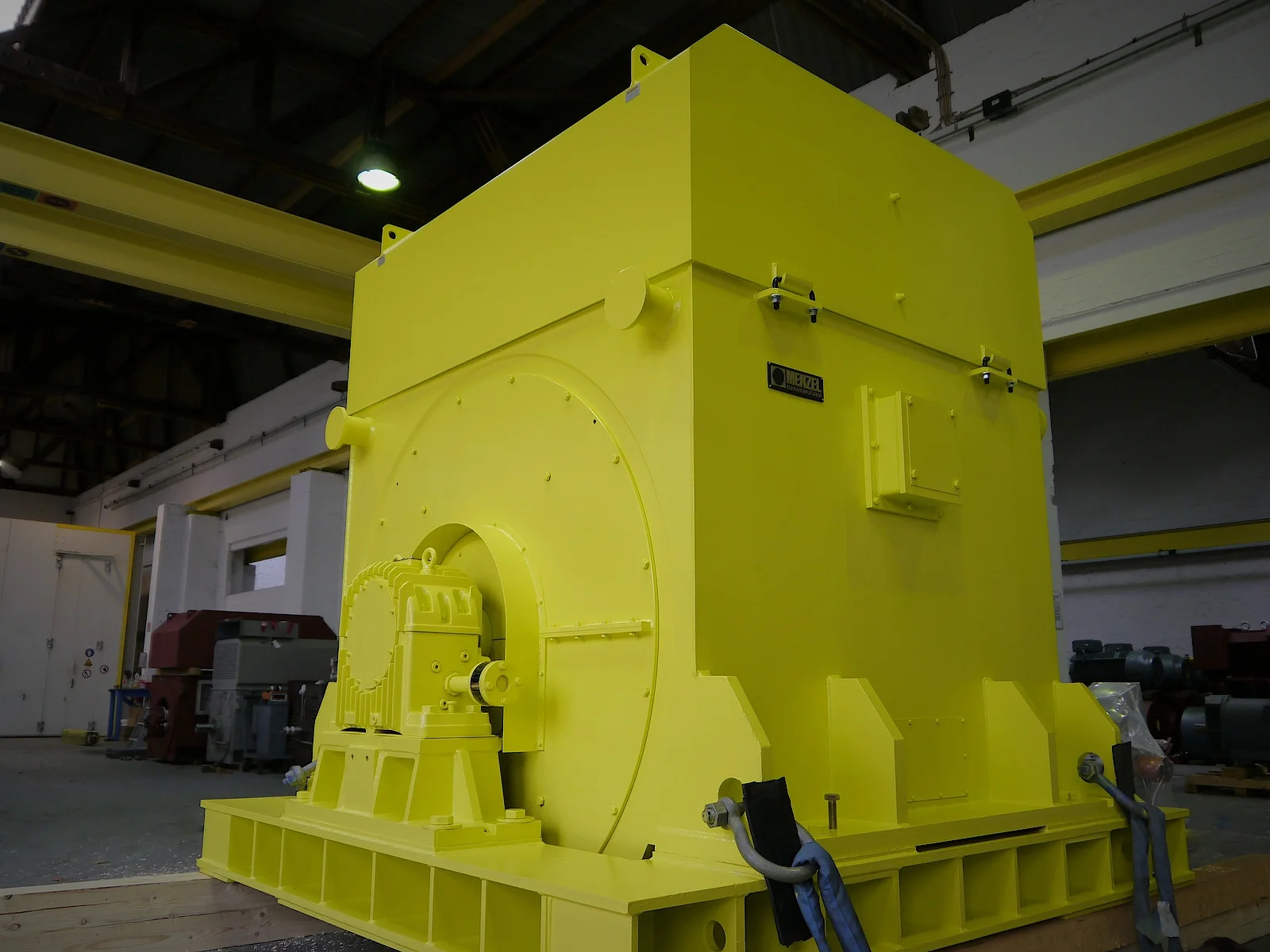

MENZEL lieferte einen außergewöhnlich großen Ventilatorantrieb an ein Wärmekraftwerk in Italien. Bei dem 8-poligen Drehstrom-Käfigläufermotor in Bauform D5 mit Grundrahmen und Stehlagern, handelte es sich um ein extrem großes Exemplar mit 3.500 kW Leistung, 6.000 V und über 25 Tonnen Gewicht. Eine zusätzliche Herausforderung: in seiner Anwendung als Lüfterantrieb ist der Drehstrom-Käfigläufermotor Umgebungstemperaturen von bis zu 60 °C ausgesetzt.

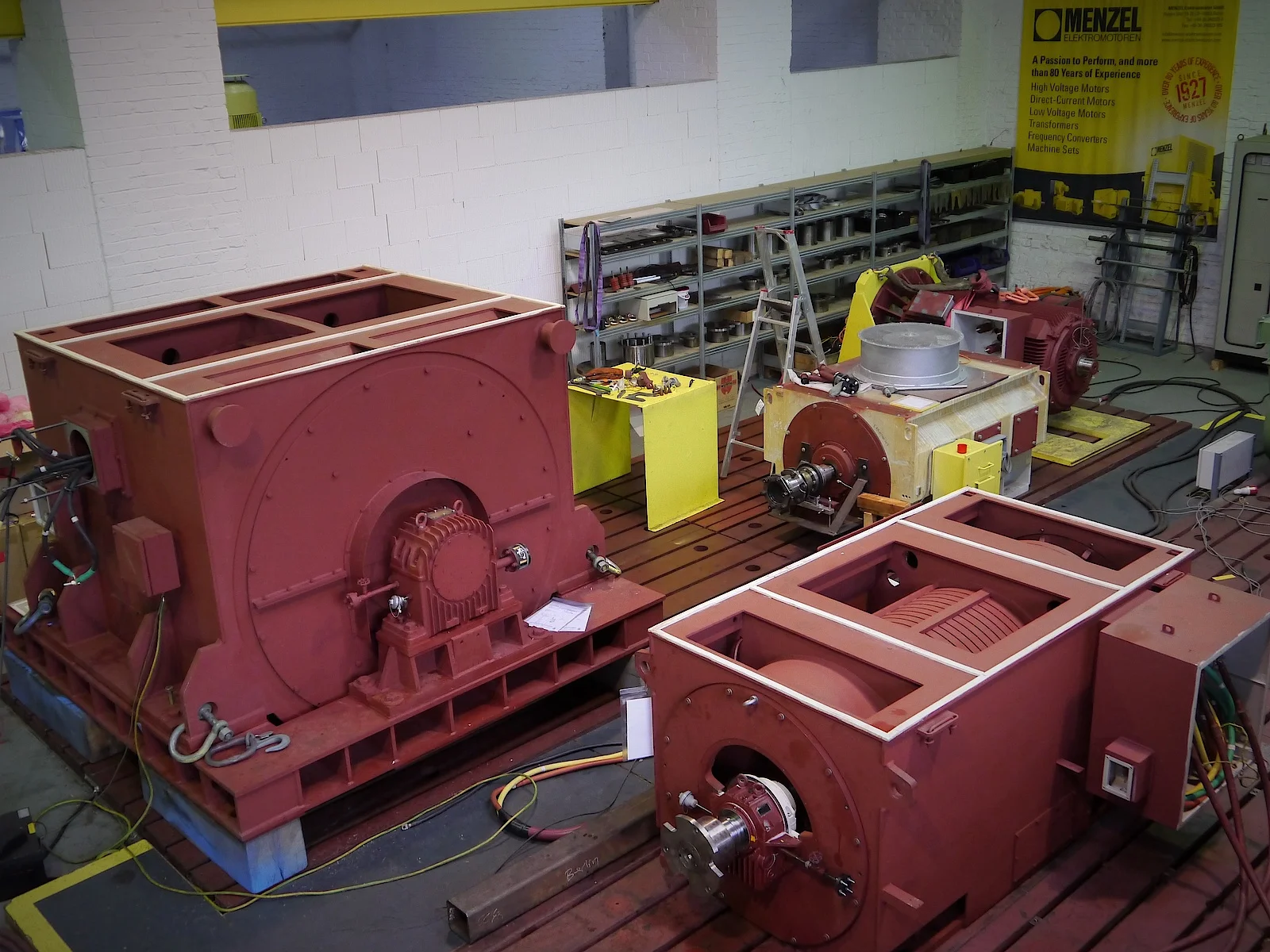

Der alte Originalantrieb von 1973 verfügte außerdem über Sonderausstattungen wie außenliegende Gleitlager, spezielle Gehäusemaße und Fußrahmen sowie über ein besonders großes Trägheitsmoment von J=11250 kg/m². MENZEL stattete den Nachbau mit identischen Anbau- und Wellenmaßen, der gleichen Achshöhe, sowie identischen Gleitlagern, Klemmenkästen sowie Öl- und Wasseranschlüssen aus. Die vom Kunden gewünschte Tangens-Delta- und Teilentladungsmessung wurde in MENZEL’s hauseigenem Lastprüffeld vorgenommen.

Drehstrom-Käfigläufermotor als Ventilatorantrieb - Technische Daten:

  • Typ: Drehstrom-Käfigläufermotor MEBKSW850-08
  • Nennleistung: 3.500 kW
  • Nennspannung: 6.000 V
  • Nennfrequenz: 50 Hz
  • Polanzahl: 8
  • Nenndrehzahl: 747 min-1
  • Baumform: IM D5 / IM 7311
  • Schutzart: IP 55
  • Kühlart: IC 81W
  • Gewicht: 25.500 kg
