Rotierende Umformersätze bzw. Maschinensätze

MENZEL fertigt maßgeschneiderte rotierende Motor-Generator-Maschinensätze für Ihre Prüffeldanwendungen.

MENZEL rotierende Umformersätze bestehen motor- oder generatorseitig aus Asynchronmaschinen oder Synchronmaschinen oder einer Kombination aus beiden. Anders als Transformatoren können rotierende Umformersätze durch die Kombination von Maschinen mit unterschiedlichen Polzahlen Spannung und Frequenz umwandeln (50/50 Hz, 50/60 Hz oder 60/60 Hz).

Elektromotor und Generator sind dabei nicht magnetisch, sondern nur mechanisch gekoppelt. Das heißt es gibt bei den rotierenden Umformern keine direkte elektrische Verbindung der Netze. Vielmehr wird die Energie als mechanische Energie über eine rotierende Welle vom Elektromotor zum Generator übertragen. So ermöglichen die Frequenzumformer eine Netztrennung und eine effektive Filtration.

Leistungs- und Spannungsbereiche unserer rotierenden Umformersätze

Leistungen: bis ca. 20 MVA

Spannungen: bis 13800 V (13,8 kV)

Drehzahlen: in Abhängigkeit von der Anwendung bzw. der Ausgangsfrequenz

Schutzarten: IP20 bis IP55, IP56

Kühlmittel: Luft oder Wasser

Cos-Phi (Leistungsfaktor): 0-1

Was ist im Motor-Generator-Set enthalten?

Im Lieferumfang unserer Motor-Generator-Sets sind auf Anfrage enthalten:

  • VFD-Schrank (Frequenzumrichter) inkl. Schaltanlagen
  • Kurzschlussläufermotor
  • Synchrongenerator
  • Eingangstransformator
  • Nebenantriebe (z.B. Fremdlüfter)
  • Ölversorgungsanlage
  • Kupplung
  • Und viele weitere kleinere Bauteile, die das System komplett machen

Unsere Ingenieure geben Ihnen auch Empfehlungen für die richtige Verkabelung und Installation. Fragen Sie unsere Experten!


Vorteile rotierender Umformersätze

MENZEL rotierende Umformersätze werden zur Netzentkopplung verwendet. Der besondere Vorteil liegt in der (nahezu) perfekten Sinusform von Spannung und Strom. Dieses erlaubt z. B. Referenzmessungen an frequenzregelbaren Motoren und Transformatoren ohne die Zusatzverluste, die aus der oberwellenbehafteten Spannungsversorgung aus elektronischen Frequenzumrichtern entstehen.

Spannung und Frequenz sind im gesamten Arbeitsbereich unabhängig voneinander einstellbar. Weitere Vorteile rotierender Umformer sind die erhebliche Überlastfähigkeit und Kurzschlussfestigkeit, die wichtig für den Prüffeldbetrieb sind.

Rotierende Umformersätze nach Kundenwunsch

Unsere rotierenden Umformersätze werden speziell für Ihre Prüffeldanwendungen geplant und gefertigt. Unser erfahrenes Team von Ingenieuren, Elektromaschinenbauern, Drehern und Schweißern setzt jeden Kundenwunsch um. Schnell und zuverlässig.

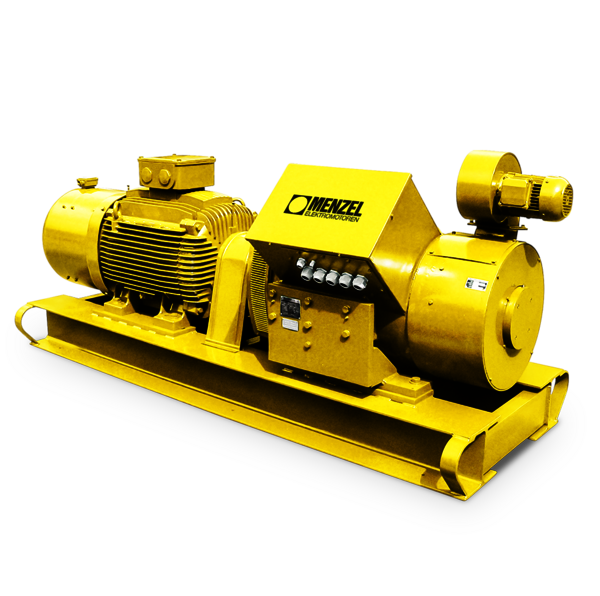

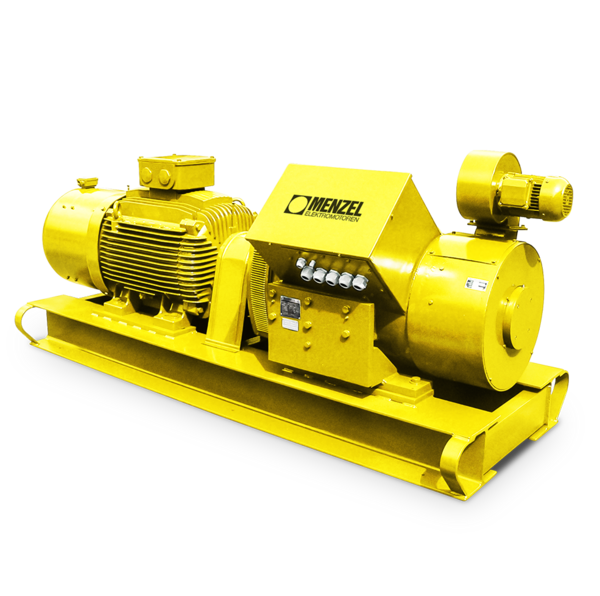

MENZEL rotierende Umformersätze werden auf Kundenwunsch gemeinsam auf einem Grundrahmen montiert geliefert oder können separat aufgestellt werden.

MENZEL bietet passenden rotierenden Umformersatz für Ihr Prüffeld. Fragen Sie uns nach einem individuellen Angebot.
